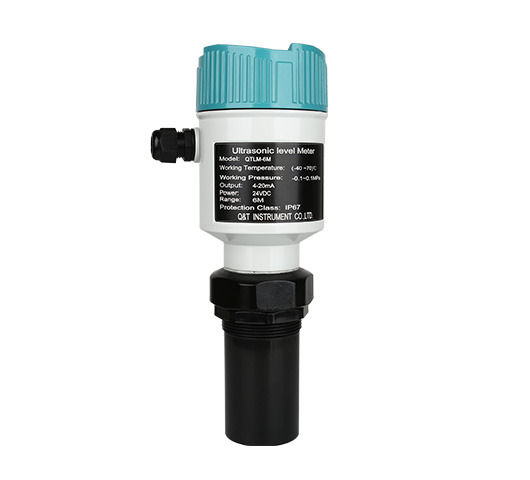

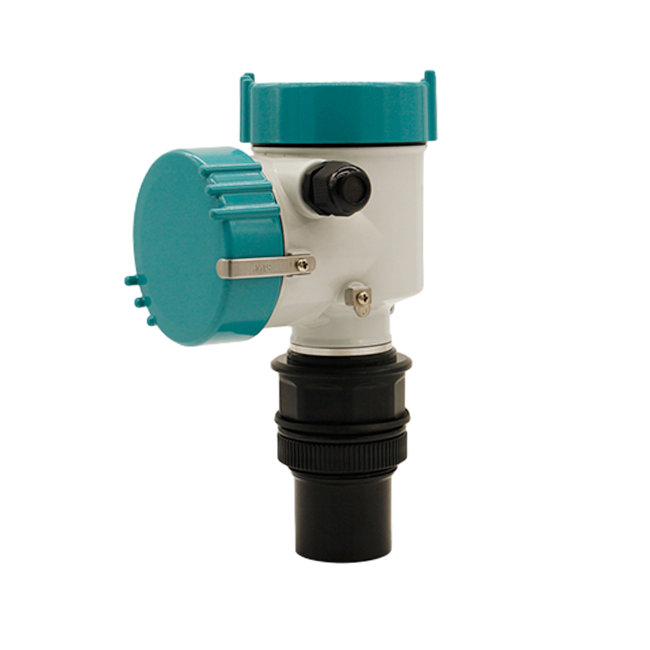

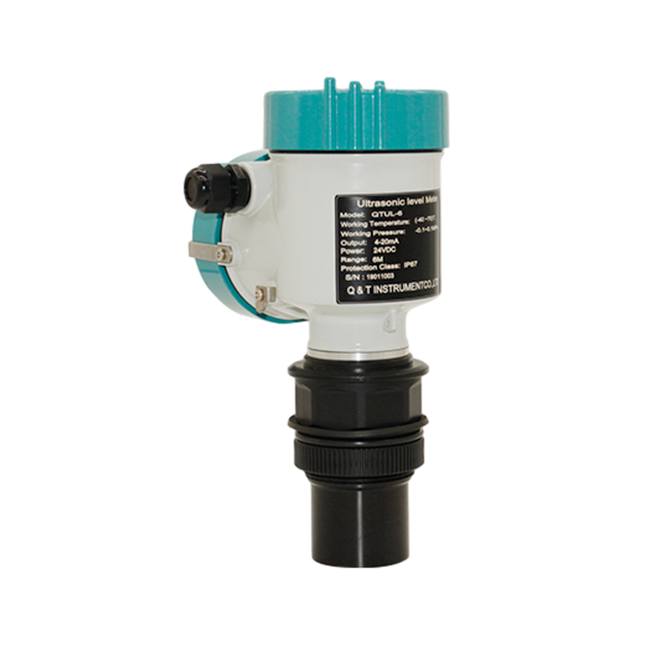

超聲波液位計

超聲波液位計是由微處理器控制的數字液位儀表。在測量中超聲波脈沖由傳感器（換能器）發出，聲波經液體表面反射后被同一傳感器接收，通過壓電晶體轉換成電信號，并由聲波的發射和接收之間的時間來計算傳感器到被測液體表面的距離。由于采用非接觸的測量，被測介質幾乎不受限制，可廣泛用于各種液體和固體物料高度的測量。超聲波液位計是測量液體高度、罐體高度、物料位置的監測儀表。儀表本身可采用二線制、三線制或四線制技術，二線制為：供電與信號輸出共用；三線制為：供電回路和信號輸出回路獨立，當采用直流24v供電時，可使用一根3芯電纜線，供電負端和信號輸出負端共用一根芯線；四線制為：當采用交流220v供電時，或者當采用直流24v供電，要求供電回路與信號輸出回路完全隔離時，應使用一根4芯電纜線。直流或交流供電，具有4~20mADC，高低位開關量輸出。量程范圍：0-60米，多種形式可選，適合各種腐蝕性、化工類場合，精度高，遠傳信號輸出，PLC系統監控。超聲波液位計由三部分組成：超聲波換能器（探頭）、驅動電路（模塊）、電子液晶顯示模塊。

獲取報價

19693786536

產品介紹

超聲波液位計的使用環境
超聲波液位計常應用于溫度在-40℃～100℃之間、壓力在3Bar（5kg/cm2）以下的場所進行液位或料位的測量。
在常溫、常壓的情況下，選擇超聲波物位計測量液體液位是佳的選擇，具有工作可靠、安裝簡便、使用周期長、免維護的特點，并具有相對的價格優勢。由于超聲波物位計在測量物位時，網站推廣與被測介質不接觸，同時為全密閉防腐結構，因此對于粘稠的、腐蝕性的、渾濁的等各種液體的液位測量，效果佳。

超聲波液位計的盲區
超聲波物位計在發射超聲波脈沖時，不能同時檢測反射回波。由于發射的超聲波脈沖具有一定的時間寬度，同時發射完超聲波后傳感器還有余振，期間不能檢測反射回波，因此從探頭表面向下開始的一小段距離無法正常檢測，這段距離稱為盲區。被測的高物位如進入盲區，儀表將不能正確檢測，會出現誤差。如有需要，可以將物位計加高安裝。

產品優勢

超聲波液位計結構特點

1、結構簡單、讀數方便、非常便于安裝和維護；

2、采用非接觸式測量，運行穩定可靠，不易受液體的粘度、密度等影響；

3、可以定點連續的測量，且能方便提供遙測和遙控的測量信號；

4、安全清潔，儀表使用壽命長；

5、適應性強：帶溫度補償功能，可在溫差較大的環境下使用；

6、精度高：具有RS-485通訊接口，采用特殊回波處理方式，有效避免虛假回波；

7、多種量程選擇：有5米、10米、15米三種量程可選擇，能在不同工業環境中應用；

8、較好的密封性（防護等級高達IP66/IP67）；

9、耐腐蝕性強：PVDF材質探頭，可確保儀表在腐蝕性液體或者腐蝕性環境中可靠測量；

10、性價比高，維護成本低。

技術參數

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

量程	5M、10M、15M、20M
測量精度	0.5%-1.0%
分辨率	3mm或0.1%（取大者）
顯示	液晶顯示
模擬輸出	2線制4～20mA/250Ω負載
繼電器輸出	無
環境溫度	顯示儀表-20～+60℃，探頭-20～+80℃
通信	無
防護等級	顯示儀表IP65，探頭IP68
探頭電纜	無
探頭安裝	顯示儀表IP65，探頭IP68

產品安裝

超聲波液位計安裝注意事項

安裝超聲波液位計時必須考慮超聲波液位計的盲區問題。當液位進入盲區后，超聲波變送器就無法測量液位了，所以在確定超聲波液位計的量程時，必須留出50公分的余量，安裝時，變送器探頭必須高出高液位50公分左右。這樣才能保證對液位的準確監測及保證超聲波液位計的安全。

機械安裝時應注意：安裝應垂直于測是物表面，避免用于測量泡沫性質物體，避免安裝于距測量物體表面距離小于盲區距離（盲區：每臺產品會有一個標準，隨產品得知），應考慮束避開陰擋物質不與灌口和容器壁相遇，檢測大塊固體物應調整探頭方位，減少測量誤差。
