氣體流量標準裝置

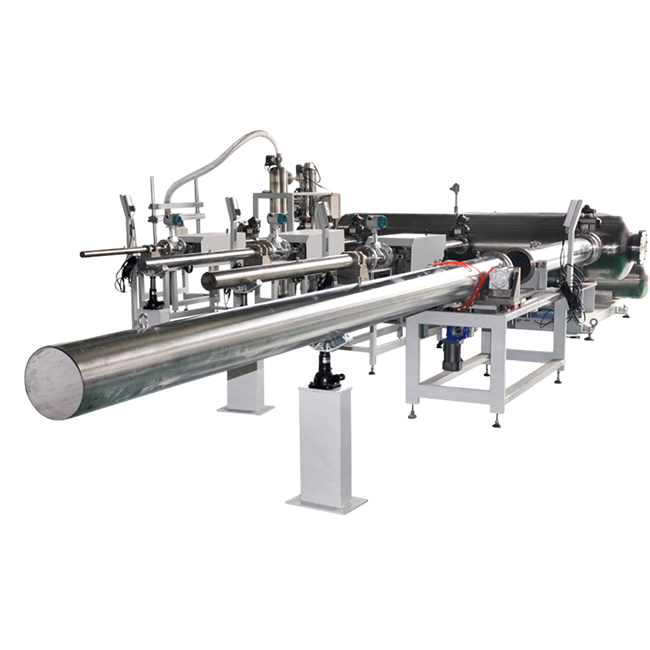

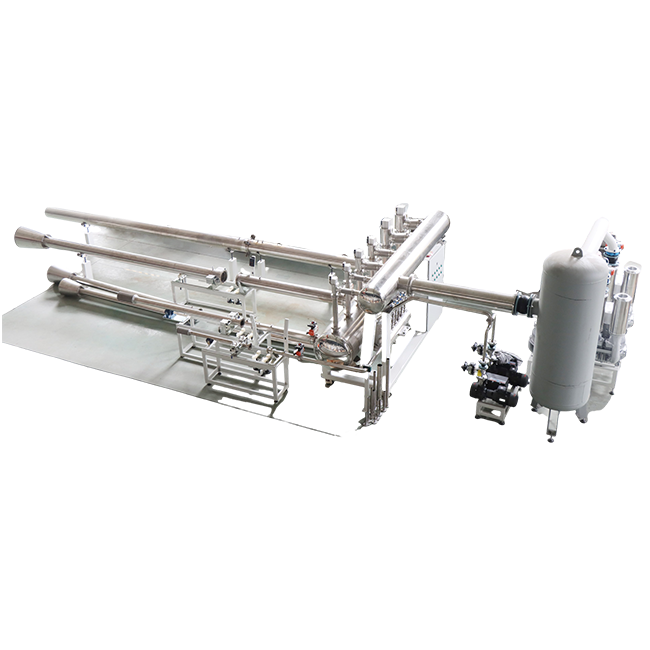

臨界流音速噴嘴標定裝置是我公司自主設計制造，它選用符合國際標準ISO9300《臨界流文丘里噴嘴測量氣體流量》的臨界流文丘里噴嘴作為標準流量計，音速噴嘴標定裝置采用標準表法進行流量檢定或測試。依據 速度式、容積式流量計檢定規程，該裝置可對渦輪、渦街、葉輪、旋進旋渦等速度式流量計和腰輪、工業膜式表等容積式流量計的氣體流量計進行出廠檢驗和周期檢定。

獲取報價

19693786536

產品介紹

全自動水表校驗裝置簡述

臨界流音速噴嘴標定裝置為我公司自主設計制造，它選用符合國際標準ISO9300《臨界流文丘里噴嘴測量氣體流量》的臨界流文丘里噴嘴作為標準流量計，音速噴嘴標定裝置采用標準表法進行流量檢定或測試。依據 速度式、容積式流量計檢定規程，該裝置可對渦輪、

渦街、葉輪、旋進旋渦等速度式流量計和腰輪、工業膜式表等容積式流量計的氣體流量計進行出廠檢驗和周期檢定。在滿足對不同類型流量計進行檢定的前提下，該音速噴嘴標定裝置突出了不確定度低、范圍度寬、自動化程度高、被檢儀表種類多、結構新穎等特點。可

應用于石油、化工、城市天然氣行業中的氣體流量計的檢定和測試，尤其適用于被檢流量計種類繁多、檢定工作面廣、流量計檢定量大的計量檢定單位、天然氣公司和大型工礦企業等。

產品優勢

結構緊湊，重復性和可靠性好。流體為大氣無污染，安全可靠，流量溫度穩定，不會影響標定精度。

噴嘴結構簡單、堅固耐用、易于復制和檢驗、其流出系數的不確定度≦0.2%。

我們創新采用高真空角閥該閥具有動作響應速度快,如ISO160開關響應速度1s,小閥更快。同時還具備超長使用壽命（80萬次開關動作）和超低的泄漏率 1.3×10﹣7 Pa.l/.S-1.。

氣源我們多組羅茨風機，組合靈活，變頻控制節省運行成本。

裝置在工作時，根據流量大小可以自由組合多個噴嘴，因此測量范圍寬。0.016m³/h,上限在裝置流量為5000m³/h。根據客戶要求可以設計更大流量。

溫度變送器和絕壓變送器，據采用多次平均法，進一步保證所采集數據的準確性。

自創的平衡閥設計有效的防止風機翻轉，降低噪聲二次噪音。

大小噴嘴采用不同的前后滯止容器可以實現不同被壓比。節電能30%。（特殊標定時）。

自動夾表器采用精密直線導軌和定位光桿，大大提升夾表的效率和密封效果。

軟件界面友好設計合理自動化程度高。

技術參數

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

性能	技術參數
被檢表種類	渦街流量計、熱式氣體質量流量計、旋進旋渦流量計、氣體渦輪流量計、氣體腰輪（羅茨）流量計等
外形尺寸	流量范圍在0.5~5000m³/h 空間尺寸為5m×12m，每增加1000m³空間增加2平方米；流量范圍在0.05~8m³/h 外形尺寸為2.5×0.8×0.78（單位：m）
主體材質	與流體接觸的地方采用304不銹鋼
流體介質	空氣
流量獲取方法	真空負壓法
使用環境	大氣壓86~104KPa 相對濕度 40%~90%RH
功率	流量范圍在0.05~8m³/h 功率：5KW ；流量范圍在0.5~1024m³/h 功率：30KW。流量每增加1024m³，功率增加30KW
能源配置	壓縮空氣0.8MPa ，空氣需要干燥處理。三相五線制 380V
硬件精度
a、絕壓傳感器精度	0.07%
b、溫度傳感器精度	0.2%
b、溫度傳感器精度	±2%RH
d、噴嘴精度	0.09%

產品安裝

安裝注意事項

選擇安裝地面平整、便于安裝及人員操作的地方，避免因地面不平引起管道內有氣泡或者水流不穩的情況。

檢定裝置的安裝，應該盡量使用航吊操作，避免因人工搬抬造成的人員及設備的損壞。

應盡量安裝在干燥通風處，避免日曬雨淋、避免環境溫度過高或者過低影響裝置的使用壽命。

行業應用

或省、市法定計量技術機構或授權的檢定中心（站）對各類液體流量?jī)x表新產品定型鑒定（樣機試驗）、檢定、周期檢定、仲裁檢定及監督檢查。石化、冶金、水利、電力、城鎮供水等行業各大中型企業計量中心（站）對各類液體流量?jī)x表的驗收、檢修或測試。液體流量?jī)x表生產企業的產品性能調試與出廠檢定。

水處理

冶金

化工
