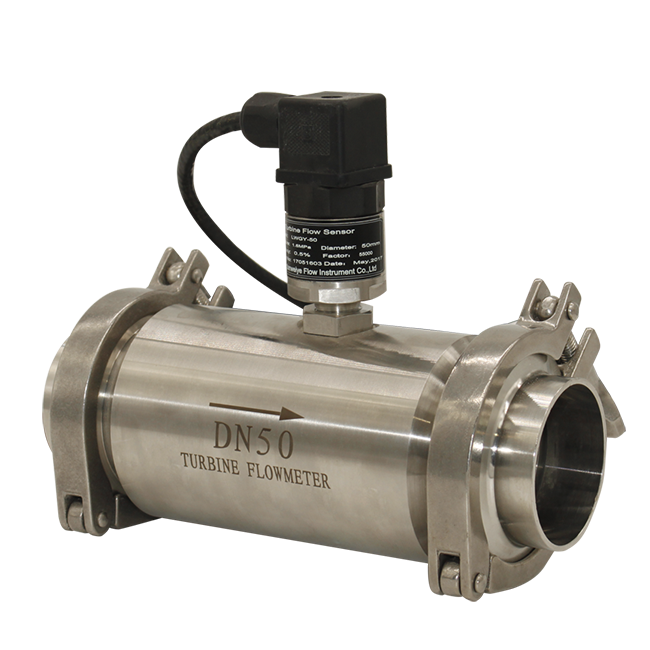

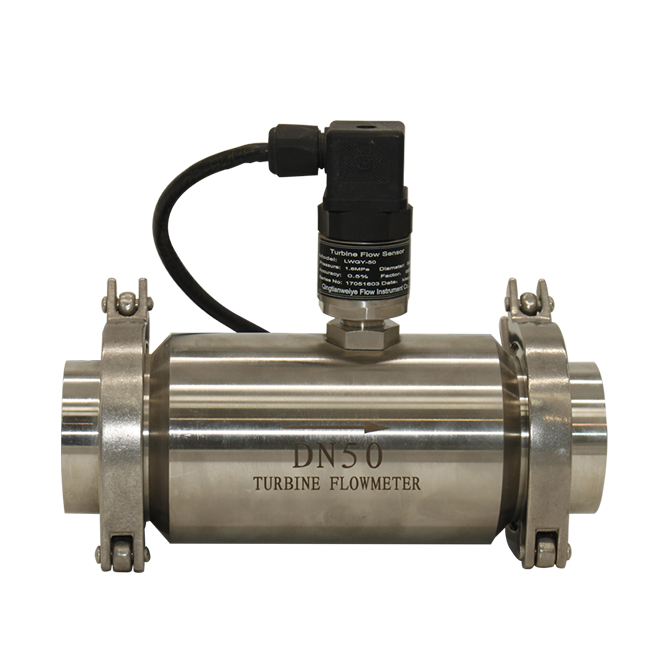

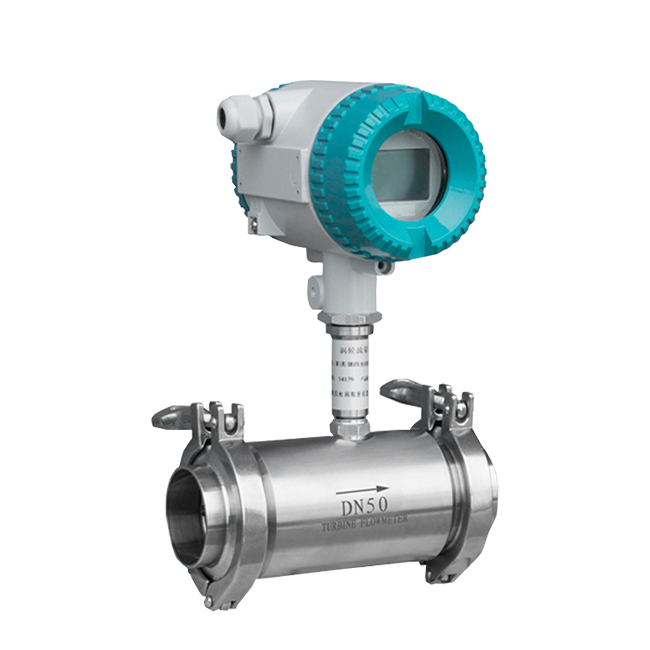

卡箍式渦輪流量計

卡箍式渦輪流量計是具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質。

獲取報價

19693786536

工作原理

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k
式中：
f——脈沖頻率[Hz]；
k——傳感器的儀表系數[1/m]，由校驗單給出。若以[1/L]為單位Q=3.6×f/k
Q——流體的瞬時流量（工作狀態下）[m3/h]；
3600——換算系數。
每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。

產品優勢

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

測量精度高: 液體渦輪流量計測量精度高，可以達到±0.5%~±1%的測量精度，可以滿足大多數流量測量的要求。

響應速度快: 液體渦輪流量計的響應速度極快，可以實現即時測量，同時具有良好的線性性，使得其在控制流量時具有很高的可靠性。

結構簡單、使用方便: 液體渦輪流量計結構簡單、使用方便，不需要特別的安裝要求，可以直接安裝在管道上使用，同時還可以通過不同的顯示/信號輸出方式來滿足不同的使用需求。

技術參數

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

執行標準	渦輪流量傳感器（JB/T9246-1999）
連接方式	螺紋、卡箍、法蘭、夾裝式
精度等級	±1%R、±0.5%R、±0.2%R（需定制）
傳感器材質	304、316不銹鋼等
使用條件	介質溫度：-20℃～+120℃ 環境溫度：-20℃～+60℃ 相對濕度：5%-90% 大氣壓力：86Kpa～106Kpa
信號輸出功能	脈沖信號、4-20mA信號
通訊輸出功能	RS485通訊、HART協議等
工作電源	外電源：24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等內電源：1組3.6V10AH鋰電池，電池電壓在2.0-3.0V時均可正常工作
信號線接口	基本型：豪斯曼接頭或自帶三芯線纜；防爆型、內螺紋M20*1.5
防爆等級	Exia II CT或Exd II BT6
防護等級	IP65或更高可定制

產品安裝

安裝位置和方向

液體渦輪流量計應安裝在水平管道上，并且在水平面上的傾斜度應不超過5度。

流量計安裝在彎頭、死角處或者直管前后均應保證一定的直管段，其中進口端的直管長度不得少于10倍管道直徑，出口端的直管長度不得少于5倍管道直徑。

安裝管道：

流量計應安裝在干燥、清潔的管路上，避免化學腐蝕、脈動流等對流量計帶來的影響。

確保管道直徑和流量計的內徑相同或比流量計的內徑略大，當管道直徑比流量計的內徑小時，會對精度帶來影響。

避免管道漏氣，漏氣會影響液流速度，從而影響流量計的精度。

安裝附件

配套的閥門、截止閥、調節閥應正確安裝，閥門應在流量計進口、出口管道上配備。

安裝一個過濾器能夠保護流量計避免雜物進入，并且能夠延長流量計運行壽命。

注意附件的類型和材質，配套的附件要與管路和流體相匹配，以確保精確測量和長期穩定運行。

其他注意事項：

對于特殊的介質，應該針對流量計進行選型，選擇適合的流量計。

如需測量高粘度液體，安裝時應考慮管道加熱和加熱元件的選擇，以確保流量計正常工作。

安裝后需進行靜態和動態壓力試驗，檢查流量計的密封性和精度是否符合要求。

總之，正確的安裝液體渦輪流量計對于確保精確測量和長期穩定運行至關重要。在安裝過程中，應注意以上幾個方面，以達到最佳測量效果。
