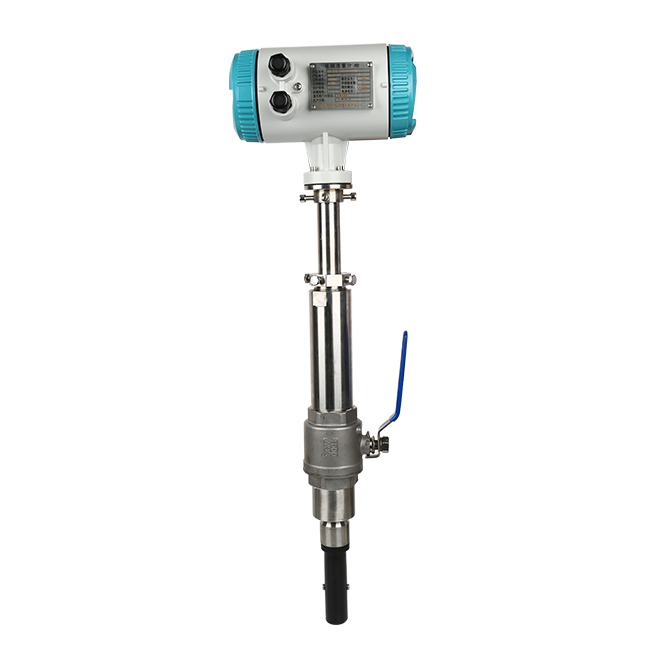

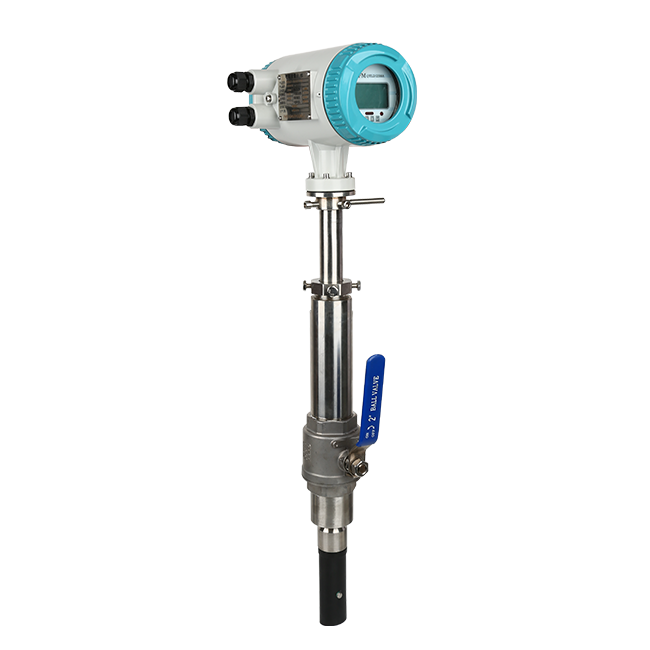

工作原理插入式電磁流量計原理插入式電磁流量計工作原理是基于法拉第電磁感應定律。在電磁流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯（橡膠，特氟隆等）實現與流體和測量電極的電磁隔離。
測量精確度不受液體密度、粘度、溫度、壓力和電導率變化的影響；

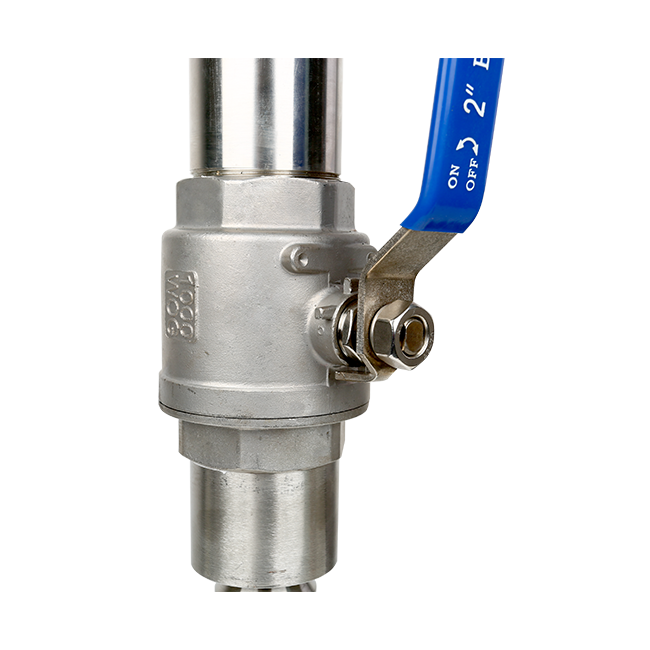

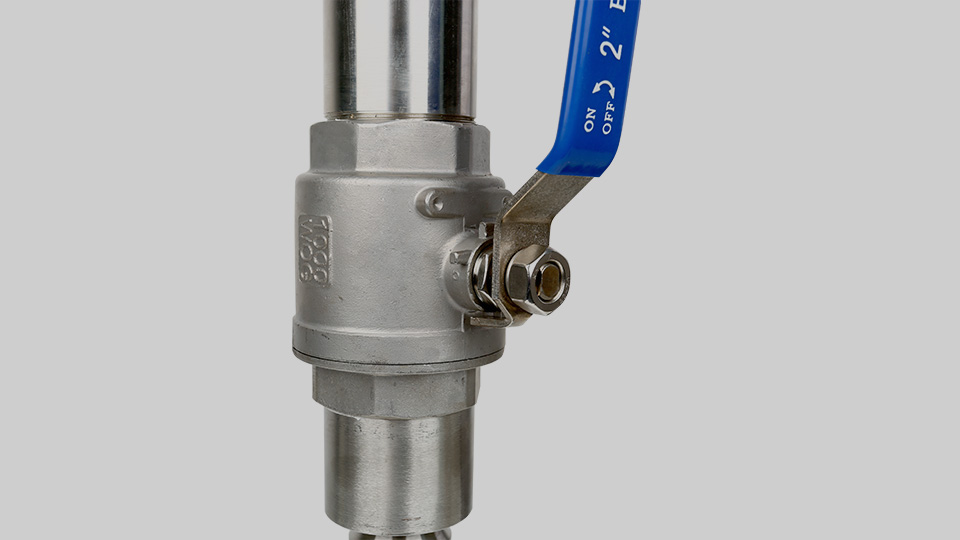

高可靠性的外插安裝方式，傳感器的安裝、維護無需拆卸測量管，因此較適合于無法停水的現場使用，而且可以在老管道上現場開口安裝；
結構簡單，電磁流量計測量管可不用內襯，可靠性高；
公稱通徑范圍寬，適用于DN100-DN3000之間的所有口徑管道；
一體化接地電極，實現儀表良好接地；

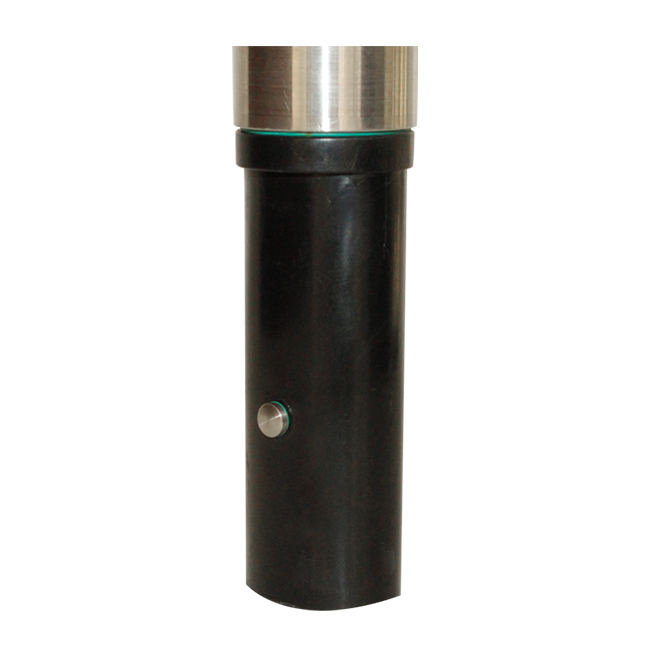

傳感器采用新的加工工藝、固態封裝、耐振動、防滲透、壽命長，使儀表具有良好的測量精確度和穩定性。
產品優勢專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業不受流體密度、粘度、溫度、壓力和電率變化的影響，線性測量原理能實現高精確度測量；測量管內無阻流件，壓損小，直管段要求低；公稱通徑DN10-DN2000覆蓋范圍寬，襯里和電極有多種選擇，能滿足測量多種導電流體的要求；轉換器采用可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗小；轉換器采用16位嵌入式微處理器，全數字處理，運算速度快，抗干擾能力強，測量可靠，精確度高，流量測量范圍度可達1500：1；高清晰度背光LCD顯示，全漢字菜單操作，使用方便，操作簡單，易學易懂；具有RS485或RS232O數字通訊信號輸出；具有電導率測量功能，可以判別傳感器是否空管，具有自檢與自診斷功能；采用SMD器件和表面安裝技術，電路可靠性高；可用于相應的防爆場合。技術參數專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業公稱通徑 DN100-DN3000mm 公稱壓力 1.6Mpa 測量管材質 碳鋼、304不銹鋼 傳感器測量頭材質 ABS、聚丙烯 電極材料 SUS316、哈氏合金B、哈氏合金C 精確度 流速≤0.5m/s時，±1.5%，滿量程流速>1m/s時，±1.0% 介質溫度 ABS：+80℃，聚丙烯：+80℃ 環境溫度 -20℃～+60℃ 相對溫度 5%～95% 大氣壓力 86～106kpa 直管段要求 上游15D，下游10D 防護等級 IP65、可選IP68 連接方式 插入式連接 防爆標志 Exmd II T4
產品安裝安裝電磁流量計時，需要注意以下幾點：安裝位置：電磁流量計應安裝在管道上游，以確保流體在進入流量計之前能夠均勻分布。同時，安裝位置應便于維修和校準。管線準備：清理管道內部，防止管內殘留物影響電磁流量計。準備相應法蘭和密封材料，并根據流量計尺寸和規格準備接口處的防震墊。安裝方法：通常通過法蘭連接，使用正確工具和扭矩緊固法蘭，以防泄漏。接口處需加裝防震墊，避免因管道震動引起干擾。接線方式：按照電磁流量計說明書上的接線圖進行接線，確保電纜與端子之間連接牢固可靠，并避免信號線和電源線間的干擾。校準及試運行：安裝完成后進行校準，以保證測量結果的準確性。試運行前檢查各部件是否正常安裝并緊固。環境要求：電磁流量計安裝位置應避免強烈震動和強電磁場的影響。建議垂直安裝，如果水平安裝，應確保兩電極在同一水平面上。直管段要求：保持前10后5倍的管徑長度作為直管段，這對于減少氣泡和固體顆粒的影響至關重要。焊接安裝：避免將流量計焊接連接，以免損壞流量計。接地措施：變送器外殼、屏蔽線、測量管及變送器兩端管道都需要接地，并設置單獨接地點，以提高測量準確度。陽光直射：避免電磁流量計直接受陽光直射，高溫可能導致。相關產品X主站蜘蛛池模板： 南京精锋制刀有限公司-纵剪机刀片_滚剪机刀片_合金刀片厂家 | 餐饮小吃技术培训-火锅串串香培训「何小胖培训」_成都点石成金[官网] | 步入式高低温测试箱|海向仪器| 中红外QCL激光器-其他连续-半导体连续激光器-筱晓光子 | 地图标注|微信高德百度地图标注|地图标记-做地图[ZuoMap.com] | 东莞螺丝|东莞螺丝厂|东莞不锈钢螺丝|东莞组合螺丝|东莞精密螺丝厂家-东莞利浩五金专业紧固件厂家 | 不锈钢钢格栅板_热浸锌钢格板_镀锌钢格栅板_钢格栅盖板-格美瑞 | 丹佛斯压力传感器,WISE温度传感器,WISE压力开关,丹佛斯温度开关-上海力笙工业设备有限公司 | 不锈钢散热器,冷却翅片管散热器厂家-无锡市烨晟化工装备科技有限公司 | 电动手术床,医用护理床,led手术无影灯-曲阜明辉医疗设备有限公司 | 广东恩亿梯电源有限公司【官网】_UPS不间断电源|EPS应急电源|模块化机房|电动汽车充电桩_UPS电源厂家(恩亿梯UPS电源,UPS不间断电源,不间断电源UPS) | 万家财经_财经新闻_在线财经资讯网| 模具钢_高速钢_不锈钢-万利钢金属材料| 动库网动库商城-体育用品专卖店:羽毛球,乒乓球拍,网球,户外装备,运动鞋,运动包,运动服饰专卖店-正品运动品网上商城动库商城网 - 动库商城 | 济南品牌包装设计公司_济南VI标志设计公司_山东锐尚文化传播 | 螺纹三通快插接头-弯通快插接头-宁波舜驰气动科技有限公司 | 扒渣机,铁水扒渣机,钢水扒渣机,铁水捞渣机,钢水捞渣机-烟台盛利达工程技术有限公司 | DAIKIN电磁阀-意大利ATOS电磁阀-上海乾拓贸易有限公司 | 上海噪音治理公司-专业隔音降噪公司-中广通环保 | 吹塑加工_大型吹塑加工_滚塑代加工-莱力奇吹塑加工有限公司 | 折弯机-刨槽机-数控折弯机-数控刨槽机-数控折弯机厂家-深圳豐科机械有限公司 | 高通量组织研磨仪-多样品组织研磨仪-全自动组织研磨仪-研磨者科技（广州）有限公司 | 闪蒸干燥机-喷雾干燥机-带式干燥机-桨叶干燥机-[常州佳一干燥设备] | 广东燎了网络科技有限公司官网-网站建设-珠海网络推广-高端营销型外贸网站建设-珠海专业h5建站公司「了了网」 | 焊接减速机箱体,减速机箱体加工-淄博博山泽坤机械厂 | 汽车润滑油厂家-机油/润滑油代理-高性能机油-领驰慧润滑科技（河北）有限公司 | 北京开业庆典策划-年会活动策划公司-舞龙舞狮团大鼓表演-北京盛乾龙狮鼓乐礼仪庆典策划公司 | 无菌实验室规划装修设计-一体化实验室承包-北京洁净净化工程建设施工-北京航天科恩实验室装备工程技术有限公司 | 断桥铝破碎机_铝合金破碎机_废铁金属破碎机-河南鑫世昌机械制造有限公司 | 闪电优家-卫生间防水补漏_酒店漏水渗水维修_防水堵漏公司 | 广州办公室设计,办公室装修,写字楼设计,办公室装修公司_德科 | Akribis直线电机_直线模组_力矩电机_直线电机平台|雅科贝思Akribis-杭州摩森机电科技有限公司 | 真空泵维修保养,普发,阿尔卡特,荏原,卡西亚玛,莱宝,爱德华干式螺杆真空泵维修-东莞比其尔真空机电设备有限公司 | 垃圾清运公司_环卫保洁公司_市政道路保洁公司-华富环境 | 二维运动混料机,加热型混料机,干粉混料机-南京腾阳干燥设备厂 | IWIS链条代理-ALPS耦合透镜-硅烷预处理剂-上海顶楚电子有限公司 lcd条形屏-液晶长条屏-户外广告屏-条形智能显示屏-深圳市条形智能电子有限公司 | 淋巴细胞分离液_口腔医疗器材-精欣华医疗器械（无锡）有限公司 | COD分析仪|氨氮分析仪|总磷分析仪|总氮分析仪-圣湖Greatlake | 代办建筑资质升级-建筑资质延期就找上海国信启航 | 智慧钢琴-电钢琴-便携钢琴-数码钢琴-深圳市特伦斯乐器有限公司 | 小型高低温循环试验箱-可程式高低温湿热交变试验箱-东莞市拓德环境测试设备有限公司 |
