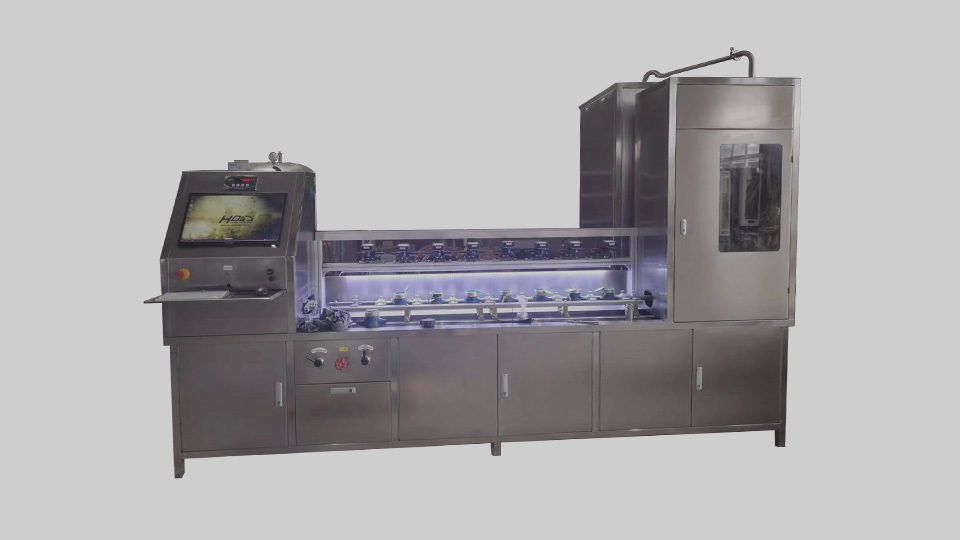

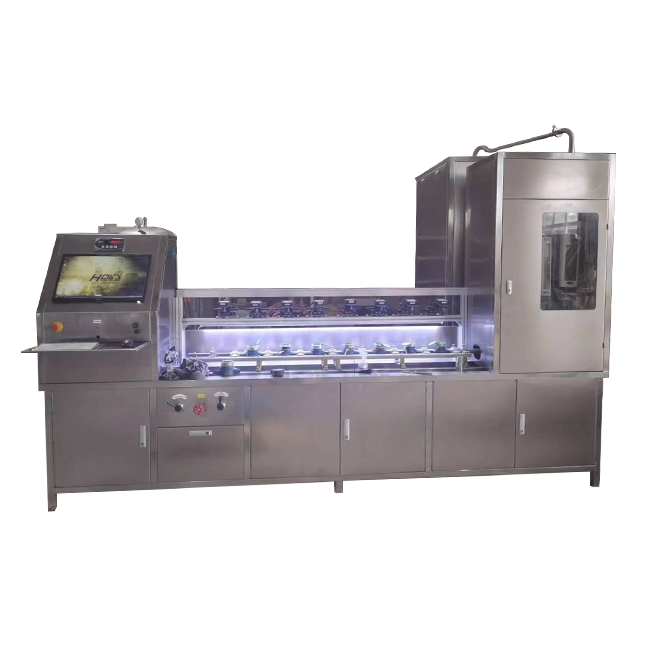

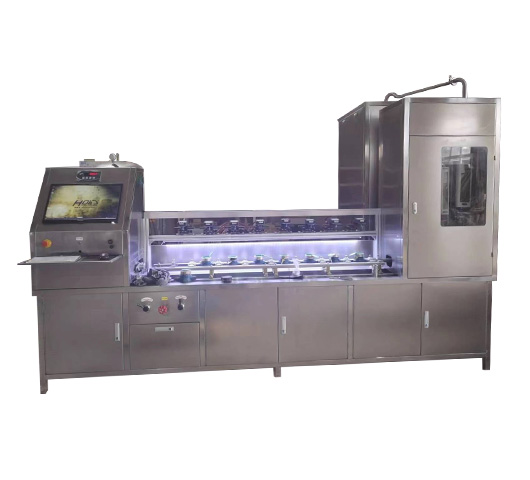

全自動稱重法水表檢定裝置

稱重式自動化水表檢定裝置是在手動檢測臺基礎上，升級高速攝像機檢測系統、自動化控制組件以及控制軟件，加裝高精度自動閥門及傳感器，將原有手動設備升級為全自動控制、全自動檢測以及數據智能處理統計。該裝置普遍適用于冷水水表檢定領域 DN15-DN25 規格的水表檢定。

獲取報價

19693786536

產品介紹

全自動水表校驗裝置簡述

稱重式自動化水表檢定裝置采用全自動控制、全自動檢測以及數據智能處理統計，檢表效率高，有效解決水霧氣泡干擾，檢定準確度高，具有以下特征：
1、相比傳統手動檢定裝置,操作簡單,全程電腦計算誤差,規避人為因素；
2、提高檢表效率，原手動檢表裝置檢測一批水表 30~40 分鐘，升級改造成自動化水表檢測裝置檢測一批水表僅需 5~8 分鐘。
3、節能降耗省水，省電、省人工；全自動化，共享網絡，節省輔助材料；
4、數據管理功能強：軟件可以自動完成檢驗全過程并得出檢定結論，可以保存全部水表檢定數據，具有檢定記錄查詢，修正，統計，打印等完善的功能，還可以實現多個檢驗裝置組網，實現水表數據的管理，查詢，所謂互聯網+模式；
5、結構新穎：運用鋁合金型材作為前端采集支架，外觀高端大氣，提高企業形象；
6、操作便捷：前端采集裝置高速攝像機增加自動識別梅花輪功能，同時高速攝像機內部嵌入調整梅花輪代碼，可通過高速攝像機上按鍵調整梅花輪上下左右移動；

產品優勢

抗干擾：氣泡、水霧、灰塵、污漬不會影響檢測精度；

高精度：精度高達 10 萬分之一，檢測梅花齒輪 >300 齒/秒；

高效率：通過高速拍攝水表梅花指針，轉換為脈沖信號或 RS485 信號與上位機軟件進行數據傳輸。

兼容性：可兼容多種梅花輪表型

技術參數

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

口徑（mm）	15-25
被檢表規格單排（mm）	DN158只、DN207 只、DN25*6只
計量方式	質量法
電子稱小視值精度	0.001/50kg
流量調節范圍（m³/h）	0.01~7
穩壓裝置（L）	容積：0.3m³ 材質：不銹鋼304
水泵（Q×H×N）	型號：TD65-48 流量：Q=25m3/h 揚程：H=48m 功率：N=2.2KW
工作壓力（MPa）	0.0-0.6
工作溫度（℃）	常溫
工作介質	自來水

產品安裝

全自動水表校驗裝置功能

整套檢定裝置能開展所有檢測項目的自動取值和檢測，設定流量點后由微機控制連續檢定，直至檢定完成。并便于中斷控制和檢查維護。

管線、閥門、法蘭材質一般采用不銹鋼或銅質，容器和管線外觀及焊接處打磨拋光成亞光色。

配供水壓力傳感器、測耐壓壓力傳感器、溫度傳感器各 1 只。

全自動水表檢定裝置為獨立循環水系統，實現雙自動化檢測。

控制器和顯示器能顯示檢定工作時的實際工況，以利檢定員隨時監控。

全自動水表校驗裝置功能指標

稱重傳感器精度 1/3000；

高速攝像水表檢測儀采集響應速度 1000 幀/秒；

氣動換向響應時間 0.2 秒；

檢測范圍：15-25mm 口徑的干濕式水表；

上位機軟件具有保存全部水表檢定數據，具有檢定記錄查詢、修正、統計、打印等數據庫功能；

智能控制箱管控自動化器件。
